材料名稱：高鉻白口鑄鐵

浸蝕劑：4%硝酸酒精溶液

處理情況：鑄態(tài)

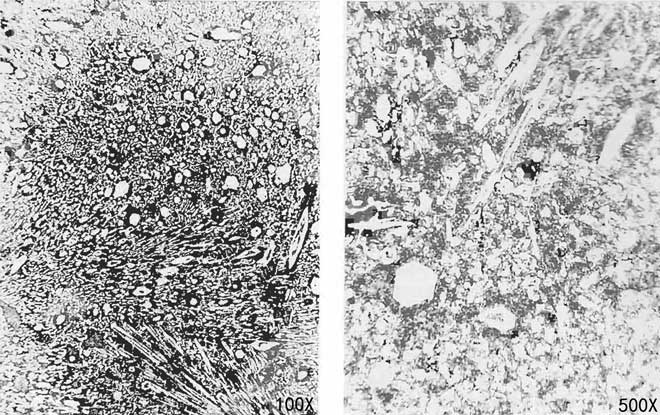

組織說明：上圖，基體為馬氏體和殘留奧氏體，其上分布著條狀及六角形的初晶碳化物、共晶碳化物。右圖為左圖放大后的組織。

關(guān)于抗磨鑄鐵的發(fā)展，大致經(jīng)歷了三代：第一代是普通白口鑄鐵，滲碳體為Fe3C：第二代是鎳鉻低合金馬氏體（又稱鎳硬型）白口鑄鐵，碳化物為(Fe，Cr)3C：第三代是高鉻白口鑄鐵，碳化物是硬度高、呈孤立分布的(FeCr)7C3。

初晶碳化物呈六角形是高鉻白口鑄鐵特有的，六角形的心部：為奧氏體的產(chǎn)物。

高鉻白口鑄鐵的共晶結(jié)晶與普通白口鑄鐵也不同，當(dāng)鉻量足夠高時，其共晶結(jié)晶的固液相界面不規(guī)則，結(jié)晶區(qū)域變寬，呈現(xiàn)糊狀凝固的特征。此時，共晶碳化物趨于小平面生長，共晶奧氏體趨于樹枝狀生長，所以，普通白口鑄鐵的共晶滲碳體為板片狀結(jié)構(gòu)，而高鉻白口鑄鐵在一股情況下，共晶碳化物為斷續(xù)的塊狀，這就是高鉻白口鑄鐵抗磨性和力學(xué)性能優(yōu)于普通白口鑄鐵的重要原因。
