材料名稱:鐵素體可鍛鑄鐵

　　浸蝕劑：4%硝酸酒精溶液

　　處理情況：退火處理

　　組織說(shuō)明:心部組織為鐵素體和團(tuán)絮狀石墨。表皮層由三層不冋的顯微組織組成：第一層為鐵素體，第二層為鐵素體和少量團(tuán)絮狀石墨，第三層為珠光體、鐵素體和少量團(tuán)絮狀石墨。

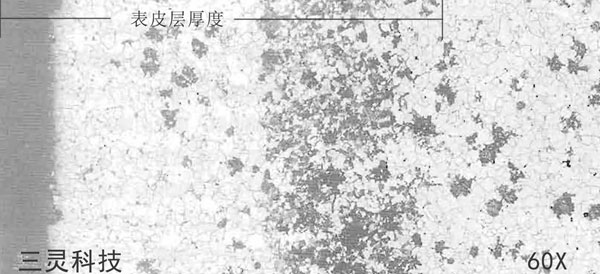

　　材料名稱：鐵素體可鍛鑄鐵

　　浸蝕劑：4%硝酸酒精溶液

　　處理情況：退火處理

　　組織說(shuō)明：經(jīng)過(guò)長(zhǎng)時(shí)間退火方才得到全部鐵素體和團(tuán)絮狀石墨。工件表皮層因處理時(shí)的條件不同而出現(xiàn)各種情況。圖示表面第一層為全脫碳的鐵素體層；第二層為片狀珠光體、鐵素體及少量團(tuán)絮狀石墨。

　　表皮層深度，由表面測(cè)到珠光體消失處為止。一般表皮層的深度要求小于lmm為合格。

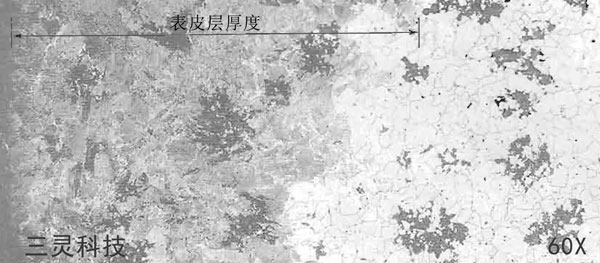

　　材料名稱:鐵素體可鍛鑄鐵

　　浸蝕劑：4%硝酸酒精溶液

　　處理情況：退火處理

　　組織說(shuō)明：退火后，心部組織為鐵素體及團(tuán)絮狀石墨。

　　表皮層組織為片狀珠光體及團(tuán)絮狀石墨，此時(shí)表皮層前深度應(yīng)測(cè)至片狀珠光體消失處為止。表皮層出現(xiàn)珠光體組織，可增加鑄件表面的耐磨性能。
