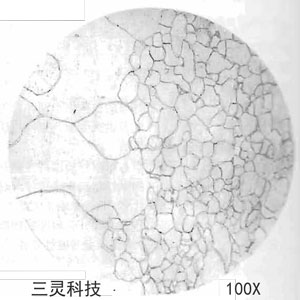

材料名稱：08鋼

浸蝕劑：4%硝酸酒精溶液

處理情況：冷軋及退火處理

組織說明：整體為鐵素件，表層的晶粒甚為粗大，而心部晶粒則很細(xì)小。這種晶粒粗細(xì)不均的材料，是由于冷軋時軋制工藝不當(dāng)而引起的。冷軋時鋼的表面變形接近臨界變形度，隨后在再結(jié)晶退火時，表面晶糧將顯著長大，如果反復(fù)上述工藝．將使表面品粒極劇長大，從而在冷沖零件時，易產(chǎn)生按45°角度的開裂，導(dǎo)受零件報廢。

這種開裂是由于極粗大晶粒所引起的脆性開裂。

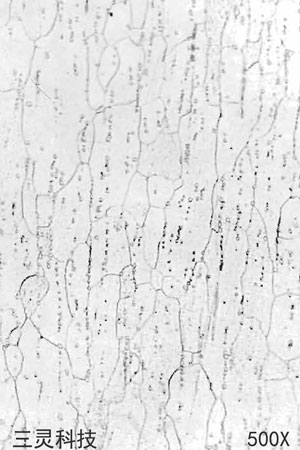

材料名稍：08鋼[_w (Mn）0.35%～0.65%]

浸蝕劑：4%硝酸酒精溶液

處理情況：冷軋后退火處理

組織說明：輕微變形的鐵素體晶粒上，有許多順著加工變形方向分布的細(xì)小顆粒狀三次滲碳體，相當(dāng)于2級，尚屬正常情況。

08制具有很高的塑性和韌性，因此有良好的沖壓、拉深和彎曲性能，可用來制造易加工成形而對強(qiáng)度要求不高的零件，如搪瓷器皿、汽車外殼等。冷沖后一般可不再進(jìn)行熱處理．因為冷加工變形后能提高零件的強(qiáng)度和硬度。

由三次滲碳體硬度很商．沖壓時幾乎不變形，它將成為鋼板變形的障礙，特別是當(dāng)它沿晶界析出或呈鏈狀分布時，將破壞金屬基體的連續(xù)性，降低鋼板的沖壓性能，有時將會導(dǎo)致開裂。因此，冷軋深沖鋼板標(biāo)準(zhǔn)中規(guī)定，要對滲碳體的數(shù)量和分布進(jìn)行評定，并限制其合格級別。

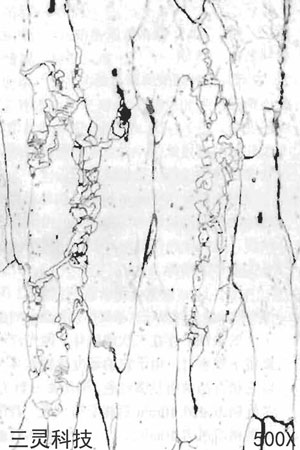

材料名稱：08鋼

浸蝕劑：4%硝酸酒精溶液

處理情況：冷軋

組織說明：冷變形拉長的鐵素體晶粒，晶界處聚集分布著條塊狀三次滲碳體。這種聚集分布形態(tài)的三次滲碳體，易使零件在沖壓時沿著它的分布方向開裂。

由于三次滲碳體的數(shù)量及分布形態(tài)對沖壓性能具有明顯的影響，因此冷軋深沖鋼板的標(biāo)準(zhǔn)規(guī)定：ZF、HF、F三級鋼板的三次滲碳體不得超過2級。Z級鋼板的三次滲碳體不得超過3級。評定三次滲碳體規(guī)定在500倍放大下進(jìn)行。

08鋼的強(qiáng)度、硬度很低，塑性及韌性很高；冷變形性和焊接性很好，可加工性低。一般在供應(yīng)態(tài)或正火后使用。常用來制造汽車車身、駕駛室外面板、電器開關(guān)箱門以及熱處理爐控溫柜等。強(qiáng)度不高的冷成形件如螺釘、螺母、汽車油箱套筒、靠模；受力不入的焊接什，如容器、搪瓷器皿；退火后用來制造電磁鐵、電磁吸盤等。
