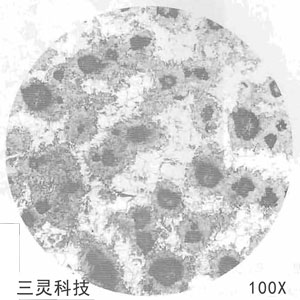

材料名稱：鐵素體可鍛鑄鐵金相圖譜

　　浸蝕劑：4%硝酸酒精溶液

　　處理情況：高頻感應加熱淬火

　　組織說明：在團絮狀召墨周圍的灰黃色組織為馬氏體結(jié)織，其余白色基體仍為鐵素體。

　　由于淬火加熱速度很快，團絮狀石墨表面的碳就直接向周圍擴散，淬火后，即可獲得圍繞團絮狀石墨分布的馬氏休。這種組織稱為硬環(huán)組織。硬環(huán)組織提高了鐵素體可鍛鑄鐵的強度。

　　一次相仿，快速加熱后等溫淬火，即可得到環(huán)狀貝氏體組織。

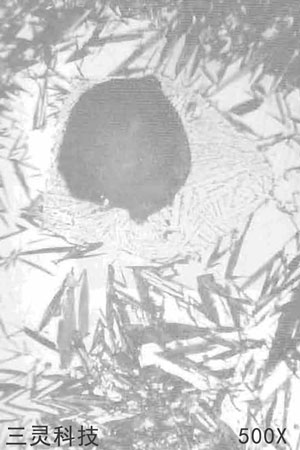

　　材料名稱：鐵素體可鍛鑄鐵

　　浸蝕劑：4%硝酸酒精溶液

　　處理情況：釆用氧乙炔加熱后進行表面泮火

　　組織說明：黑色團球狀為石墨，基體為粗針狀馬氏體及大量殘留奧氏體，在石墨周圍出現(xiàn)一圈聚集分布的滲碳體及共晶萊氏體。由于氧乙炔的加熱溫度過高，導致石墨周圍發(fā)生熔化，在淬火冷卻過程中，熔化金屬凝固析出共晶組織。離石墨處稍遠的基體，含碳量也較高，致使馬氏體形成終了溫度下降；因而在水淬冷卻時^ 在該處出現(xiàn)高碳馬氏體組織，大量奧氏體（白色）被保留下來。實際上，在白色奧氏體基體上留有少量未被顯示出來的淬火馬氏體。

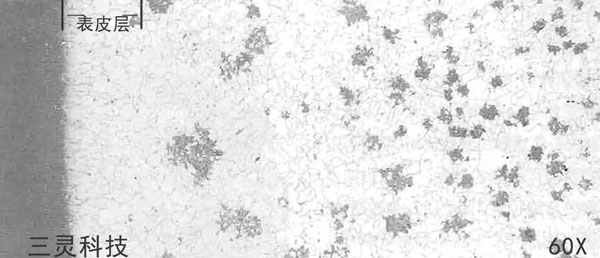

　　材料名稱：鐵素體可鍛鑄鐵

　　浸蝕劑：4%硝酸酒精溶液

　　處理情況：退火處理

　　組織說明：退火完全，得到全部鐵素體和團絮狀石墨的基體組織。其表皮存在一薄層脫碳層，組織為鐵素體。無退火石墨。表皮層深度的計算，是由表面測到石墨開始出現(xiàn)為止。
