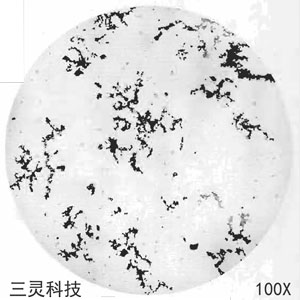

材料名稱：可鍛鑄鐵

　　浸 蝕 劑：未浸蝕

　　處理情況：鑄造后經(jīng)退火處理

　　組織說明：聚蟲狀石墨。比絮狀石墨更松散，類似蠕蟲狀石墨聚集而成。與絮狀石墨比較，聚蟲狀的分枝更為強(qiáng)烈，在石墨切向生長受到更大的阻力。按退火石墨的緊密程度而言，聚蟲狀屬松散型石墨。

　　深腐蝕后在SEM下觀察，聚蟲狀而墨的表面形態(tài)，與球團(tuán)狀、團(tuán)絮狀的絮狀石墨無本質(zhì)不同。

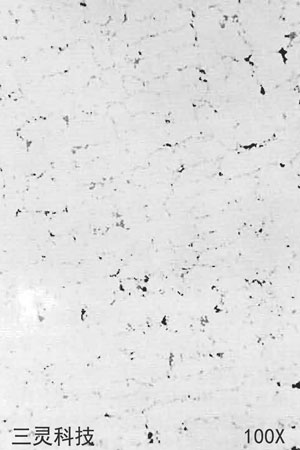

　　材料名稱：可鍛鑄鐵

　　浸 蝕 劑：未浸蝕

　　處理情況：鑄造后經(jīng)退火處理

　　組織說明：枝晶狀石墨。由頗多的細(xì)小點(diǎn)和細(xì)小片狀組成，與聚蟲狀比較，它的分布更為松散。這種石墨是在白口坯件己出現(xiàn)了枝晶狀石墨的基礎(chǔ)上，在退火過程中碳原子不斷沉淀于原有石墨的表面形成的。但它與灰鑄鐵中的D、E型石墨的表面并不相同。D、E型石墨的表面是較 為光滑的曲面，退火后的枝晶狀石墨的表面極為粗糙。

　　按照退火石墨的緊密程度的降低，即對基體切割程度的增加，可將可鍛鑄鐵中5種典型石墨的順序棑列如下：團(tuán)球狀、團(tuán)絮狀、絮狀、 聚蟲狀、枝晶狀。其中，枝晶狀對力學(xué)性能的 影響最大。

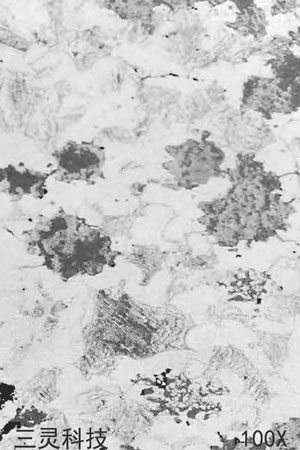

　　材料名稱：可鍛鑄鐵

　　浸 蝕 劑：4%硝酸酒精溶液

　　處理情況：鑄造后退火處理

　　組織說明：此為武安出土的戰(zhàn)國時(shí)代鐵鍬的顯微組織。說明我們的祖先在戰(zhàn)國時(shí)代就能生產(chǎn)可鍛鑄鐵了。

　　石墨呈團(tuán)絮狀，基體組織為鐵素體和片狀珠光體。
