材料名稱：冷激鑄鐵（氣門挺柱）

侵蝕劑?。?%硝酸酒精溶液

處理情況：表面釆用冷鐵激冷（鑄態(tài)）

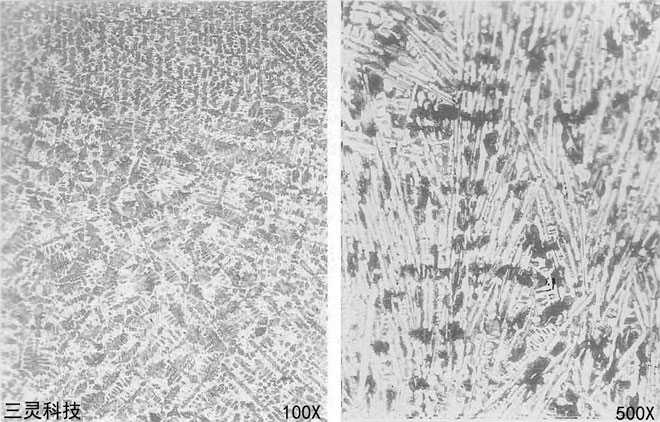

組織說明：黑色枝晶狀為珠光體和共晶萊氏體，表面冷鐵處的萊氏體沿熱擴散方向排列，見左圖。右圖是左圖上部表面冷鐵處組織的放大后情況。

氣門挺柱是內(nèi)燃機中與凸輪軸凸輪組成的摩檫副中承受滑動摩檫及高的接觸應力的零件，因而要有高的抗接觸應力及抗咬粘合的能力，其工作表面要以碳化物為主，化學成分為【ｗ (C) 3.2%?3.6%,ｗ（Si)1.8％?2.4％， w (Mn) 0.6%?1%，w（Cu) 0.5%?0.8%，w (Cr) 0.3%?1.0%，ｗ(Mo) 0.5%?0,7%]。 激鑄鐵的金相組織由外向內(nèi)可分為三層：白口層，一般為亞共晶或共晶組織，有時也會出現(xiàn)一些細小的初生碳化物或少量點狀石墨：麻口層，也稱過渡層，組織為碳化物、珠光體和片狀石墨；灰口層，組織珠光體和片狀石墨，有時也會出現(xiàn)少量鐵素體。
