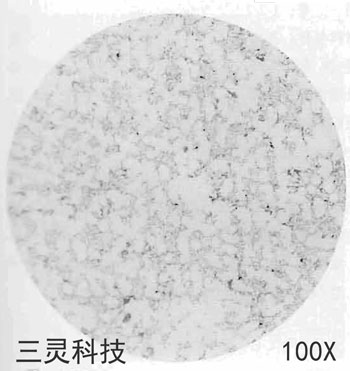

材料名稱:灰鑄鐵

浸 蝕 劑:未浸蝕

處理情況：鑄態(tài)

組織說明：D型石墨，呈枝晶間分布的點狀和細(xì)小片狀，無方向牲，也稱過冷石M墨。這是亞共晶成分的鐵液在強烈過冷度下形成的，鐵液結(jié)晶時， 先析出奧氏體枝晶，由于過冷度強烈，分布于奧氏體枝晶間的鐵液，幾乎在瞬間生成大量石墨核心，這些石墨核心僅有的生長，便成為細(xì)小而分 枝繁多的過冷石墨。

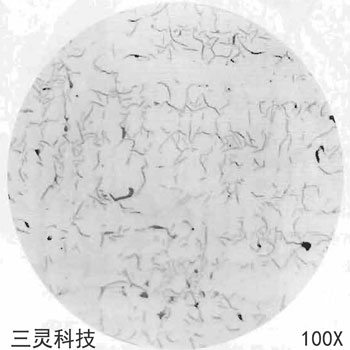

材料名稱：灰鑄鐵

浸 蝕 劑：未浸蝕

處理情況：鑄態(tài)

組織說明：E型石墨，呈枝晶間分布的細(xì)小片狀，具有方向性，也稱過冷石墨，這是亞共晶成分的鐵液在很大過冷度下形成的。差別在于，E型石墨形成的過冷度小于D型石墨，E型石墨的弱點是排列的方向性，在應(yīng)力作用下，裂紋容易沿該處發(fā)生。薄壁鑄件和某些鑄件的薄壁處，因為冷卻速度快，就會出現(xiàn)D型和E型石墨。

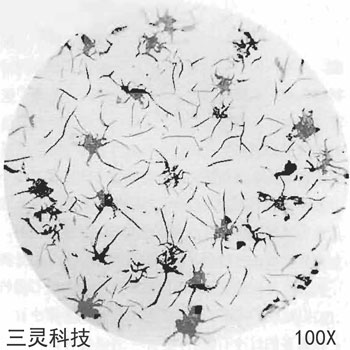

材料名稱：灰鑄鐵

浸 蝕 劑：未浸蝕

處理情況：鑄態(tài)

組織說明：F型石墨，是較大塊狀石墨周圍分布的較小片狀石墨，因其形狀特征，又稱蜘蛛狀或星狀石墨，這是過共晶成分（超過共晶點不多）的鐵液在較大過冷度下形成的。例如，單體鑄造的活塞環(huán)，由于壁厚小，易出現(xiàn)白口，采用過共晶成分和強化孕育，促成微區(qū)局部過冷，便得到F型石墨。
