材料名稱：灰鑄鐵

浸蝕劑：來(lái)浸蝕

處理情況：鑄態(tài)

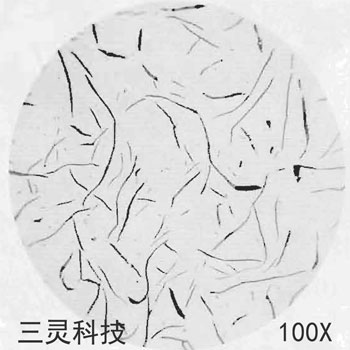

組織說(shuō)明：A型石墨，呈彎曲片狀，分布均勻，無(wú)方向性這是近共晶或共晶成分的鐵液在較小過(guò)冷度下形成的。由于過(guò)冷度較小，才能使各結(jié)晶區(qū)有均勻成核和長(zhǎng)大的條件，從而成為分布和大小均勻的A型石墨這種錯(cuò)縱均勻的石墨，無(wú)集中性的弱點(diǎn)，對(duì)基體的切割作用較小，按傳統(tǒng)的觀點(diǎn)，細(xì)小的A型石墨要具有最好的力學(xué)性能。壁厚大于15mm的硅砂鑄型澆鑄的鑄件，容易得到A型石墨。

材料名稱：灰鑄鐵

浸蝕劑：未浸蝕

處理情況：鑄態(tài)

組織說(shuō)明：B型石墨，中心為點(diǎn)狀，周?chē)蛲廨椛鋸澢钠瑺睿稳缇栈?。這是近共晶或共晶成分的鐵液在較人過(guò)冷度下形成的，由于過(guò)冷度較大，先析出花心部位的點(diǎn)狀石墨，初晶產(chǎn)物形成釋放出的結(jié)晶潛熱，使花心周?chē)F液的冷速減慢，從而形成向外伸展的彎曲石墨片。實(shí)質(zhì)上，B型石墨的心部為D型石墨，周?chē)鸀锳型石墨。其力學(xué)性能稍次于A型石墨。

材料名稱：灰鑄鐵

浸 蝕 劑：未浸蝕

處理情況：鑄態(tài)

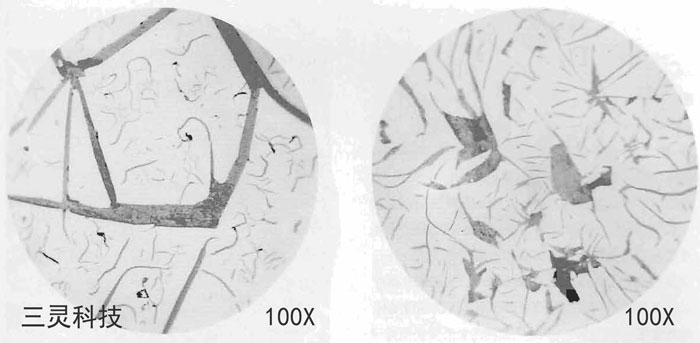

組織說(shuō)明：C型石墨，呈粗大片狀〔上左圖)或由大片狀和大塊狀構(gòu)成（上右圖),無(wú)方向性，這是過(guò)共晶程度較大的鐵液在較小過(guò)冷度下形成的，由于冷卻速度緩慢，初晶石墨自鐵液析出后，所受阻力較小，便會(huì)生長(zhǎng)成大塊狀或平直的粗片狀。及至共晶溫度范圍，再在初生石墨周?chē)纬上鄬?duì)較小的彎曲石墨片（共晶石墨）。C型石墨鑄鐵的力學(xué)性能顯著下降。
