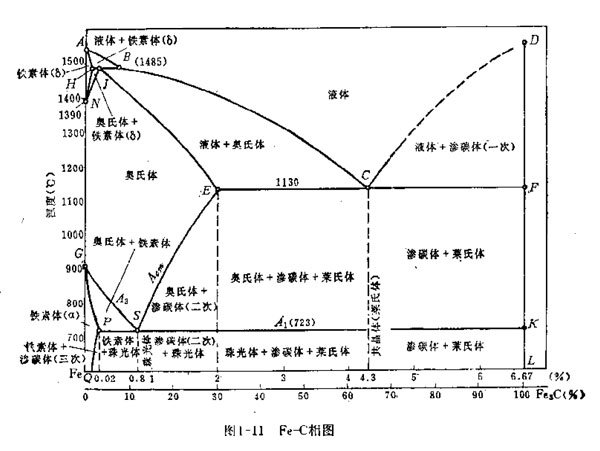

Fe-C相圖是以溫度℃為縱坐標，含碳量(C％)為橫坐標，它表示不同成分的鐵碳合金在緩慢加熱或冷卻條件下的結晶過程，各種相與平衡存在的溫度范圍及成分范圍及其轉變過程。實際上鐵碳合金中的碳含量超過6.67％時，因合金粒性過大，而沒有使用價值。因而，鐵碳相圖只研究含較量在6.67％以下的鐵碳合金部分，如圖1-11所示。
　　從上圖看出，A、B、C、D線為液相線。即固態合金在加熱時的熔化終了線，或液態合金冷卻時結晶開始的溫度線。其中，A為純鐵的熔點，B為包晶反應時液態合金的濃度點，C為共晶轉變點，D為滲碳體（Fe3C)的熔點。
　　A、H、J、E、C、F線為固相線，即液態合金冷卻時結晶終了的溫度線。其中，H為&-Fe中碳的最大溶解度J為包晶轉變點。E為碳在Y-Fe中最大溶解度。
　　G、S線即A3線，是加熱時鐵素體轉變?yōu)閵W氏體的終了溫度線，或冷卻時奧氏體轉變?yōu)殍F素體的開始溫度線。其中，G為a-Fe和Y-Fe的同素異構轉變點，S為共析轉變點。
　　G、P線是加熱時鐵素體轉變?yōu)閵W氏體的開始溫度線，或冷卻時奧氏體轉變?yōu)殍F素體的終了溫度線。其中，P點為碳在α-Fe中的最大溶解度。
　　S、E線即A„線。是加熱時滲破體溶入奧氏體的終了線。即碳量火于0.8%時，碳在奧氏體中的溶解度線，也是冷卻時從奧氏體中析出二次滲碳體的開始線。
　　P、Q線是碳在鐵素體中溶解度線。也是冷卻時從鐵素體中析出三次滲碳體的開始線。其中，Q點是室溫下碳在α-Fe中的溶解度。
　　相圖上的三條水平線（H、J、B、E、C、F、P、S、K)分別為三個等溫反應線，即：
　　(1)在HJB線上(1485℃)發生包晶反應，稱為包晶線；
　　(2)在ECF線上（1130℃)發生共晶反應，稱為共晶線；
　　(3)在PSK線上（723℃)發生共析反應，稱為共析線；
　　在鐵碳相圖上，若不考慮左上角的包晶反應區，則由上述各線共組成八個封閉的相區，即
　　A、B、C、_D線以上是液相區；
　　N、J/、E、S、G是奧氏體相區；
　　G、P、Q是鐵素體相區；
　　B、C、E、J是奧氏體與液相金屬共存區；
　　D、F、C是滲碳體與夠相金屬共存區；
　　G、S、P是奧氏體和鐵素體兩相平衡共存區；
　　S、E、F、K是奧氏和滲碳體兩相平衡共存區；
　　P、K、L、Q是鐵素體和滲碳體兩相平衡共存區。
