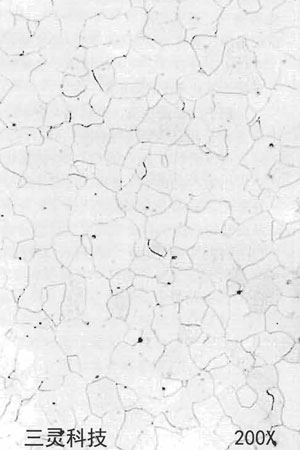

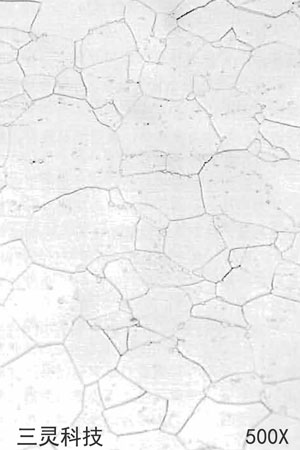

材料名稱：05鋼
浸蝕劑：4%硝酸酒精溶液
處理情況：冷軋后退火
組織說明：鐵素體上分散分布的白色細小圓顆粒為三次滲碳體。由于反復冷軋及退火處理，三次滲碳體被軋碎，并趨于球?；?。
三次滲碳體的分布形態(tài)對鋼材的深沖性能有明顯的影晌。但分散分布的顆粒狀三次滲碳體，對鋼材的塑性影響較小，故對深沖性能影響不大。
超低碳的板材可制作易拉罐外殼和沖制錢幣。退火后用于制造電磁鐵、電磁吸盤等磁性零件。

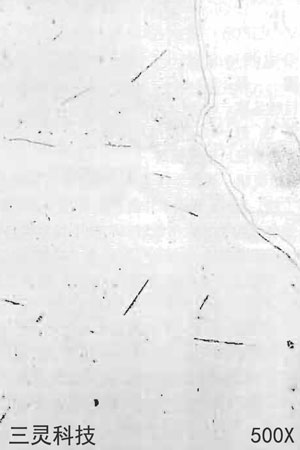

材料名稱：05鋼[ w(C)<o.05%]
浸蝕劑：4%硝酸酒精溶液
處理情況：退火處理
組織說明：基體為鐵索體，部分晶界處有白色條網狀三次滲碳體，鐵素體基體上呈黑色針狀分布者為氮化鐵(Fe4N)。鋼中含氮量較高，高溫退火后，除在部分晶界上析出三次滲碳體外，且因冷卻速度緩慢，致使鐵索體上析出針狀分布的氮化鐵。剛中忻出脆、硬的三次滲碳體，將導致塑性，韌性惡化?；w中的針狀氮化鐵辦將使剛變脆，從而使剛的脆性和硬度有更明顯的增加。
鋼中具有上述脆、硬組織，將使剛在深沖時易產生裂紋。
