材料名稱：低鉻合金白口鑄鐵[W(C)3.2%, w(Cr)1.2%, w (Mn) 2.0%, W(Si)<1%, W(S)<0.1%,W(P)<0.1%]

浸 蝕 劑：4%硝酸酒精溶液

處理情況：鑄態(tài)

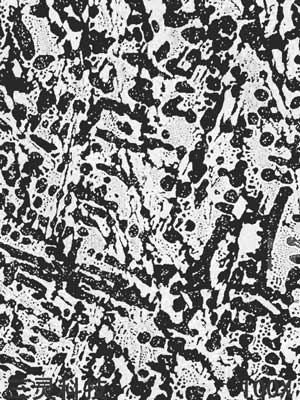

組織說明：黑色枝晶狀細(xì)珠光體、共晶萊氏體和碳化物，萊氏體的骨架較細(xì)。硬度：55.5HRC. ak：0.24J/cm2

普通白口鑄鐵的脆性很大，在工程很少應(yīng)用。為此，可用多元低合金化改善組織和性能，本照片加入鉻、銅、錳等元素。鉻能使?jié)B碳體Fe3C 變成碳化物(Fe, Cr)3C,還能增加淬透性；銅能增加并細(xì)化珠光體，使沖擊韌度提高，還能增加鐵液流動(dòng)性；錳能部分溶入碳化物，增加其硬度， 適宜的錳量，能細(xì)化共晶團(tuán)及晶界的碳化物，從而改善了韌性.

組織說明：將圖放大至500倍后的枝晶狀珠光體、共晶萊氏體和碳化物，由于加入了少量鉻、銅、錳等元素，珠光體組織的片層狀結(jié)構(gòu)仍然不易分辨。
