由于焊接結構和焊接產品的質量，受多種因素的影響。在分析焊接結構和焊接產品破斷寧故中，取樣實屬關鍵工作之一，正確取樣對順利揭示問題實質，發現破壞原因，提出解決問題方法是很重要的。

　　1.在結構和產品的斷裂處取樣

　　先識別斷裂破壞處有幾條焊道，拍宏觀照片，表明整個結構變形伏態，產品破壞后的形狀.然后確定破壞處取樣方案。對破壞處焊道取樣，進行結構或產品的整體解剖，破斷處金相樣用氣割切取，要留出20?30mm加工量，不破壞斷口處。在遠離破斷處的焊接接頭也應當取參考分析樣，以便比較去斷裂處焊接接頭各部分的組織變化情況，在金相樣做出粗視檢査，金相組織分析顯微裂縫或焊接各種缺陷檢査之后，在破斷口處取斷口分析樣，作斷口裂源斷裂性質分析。綜合宏觀、微觀及超微觀的分析后，結合其它分析結果，對斷裂性質、原因作出判斷。

　　2.結合具體事故分析事例進行取樣

　　正確確定破斷結構及產品的取樣部位，是取得亊故分析成功的關鍵。以最少的試樣，得到最全的結果是最佳的取樣方案。

　　焊接產品及結構上如果有相當大的裂縫時，取金相或裂縫分析試樣。應當盡可能把裂縫的全部取下來制較大樣。當裂縫太長，就參照圖2-8取樣，要取裂源部分。以便于分析，避免把有分析價值的信息丟掉。

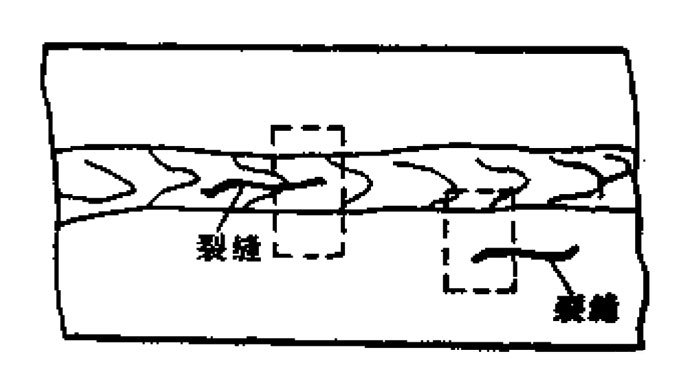

圖2-8焊接裂鏠金相樣取樣部位
