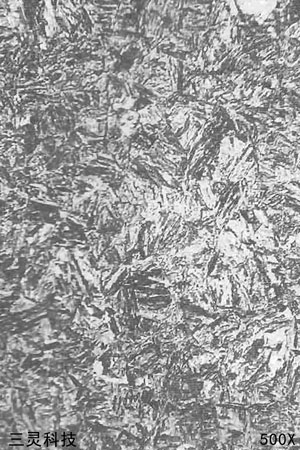

材料名稱：15MnB鋼[W(C)0.13%?0.18%,W(Si)0.2%?0.4%,W(Mn)1.30%?1.60%,W(S)≤0.04%，W（P）≤0.04%]

浸蝕劑：4%硝酸酒精溶液

處理情況：880℃加熱油冷淬火，360℃回火lh 組織說(shuō)明：試樣經(jīng)高溫回火后，低碳馬氏體轉(zhuǎn)變成托氏體組織，硬度為40HRC,

低碳馬氏體的硬度較高，所制螺栓在冷搓螺紋時(shí)不易軋制，因而螺栓淬火后需經(jīng)中溫回火處理。
實(shí)踐證明：螺栓經(jīng)350℃回火后，力學(xué)性能良好， 斷裂韌度亦較高。

采用上述：工藝制成的螺栓，精度較高，且其表 面未發(fā)現(xiàn)因熱處理而造成的脫碳層，故由這種工藝(淬火、中溫回火后，精密切削，然后軋絲）制成的螺栓，大都用來(lái)制造高精度和高強(qiáng)度的發(fā)動(dòng)機(jī)連桿螺栓。

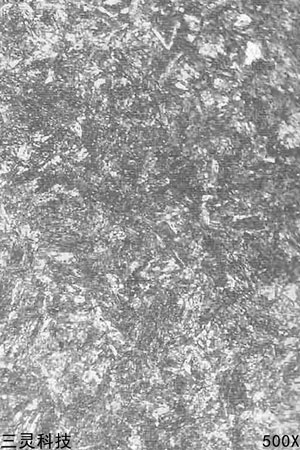

材料名稱；15MnB鋼（同上圖）

浸蝕劑：4%硝酸酒精溶液

處理情況：880℃加熱油冷淬火

組織說(shuō)明：基體為低碳馬氏體，較細(xì)小，呈板條狀分布，屬正常的淬火組織，硬度為47HRC。

15MnB鋼經(jīng)高溫加熱淬火后，可以獲得低 碳馬氏體組織，回火后可使鋼具有良好的強(qiáng)度、塑性和軔性。

15MnB鋼已用于制造汽車(chē)動(dòng)機(jī)連桿螺栓。經(jīng)淬火、回火后，其力學(xué)性能比用調(diào)質(zhì)40Cr鋼制造的螺栓好。因此，目前各有關(guān)工廠在制造發(fā)動(dòng)機(jī)連桿螺栓時(shí)已普遍釆用。
